Пресс-релиз 2020 года


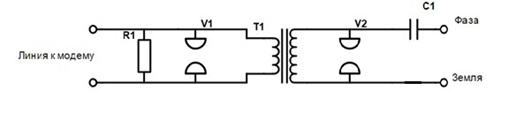

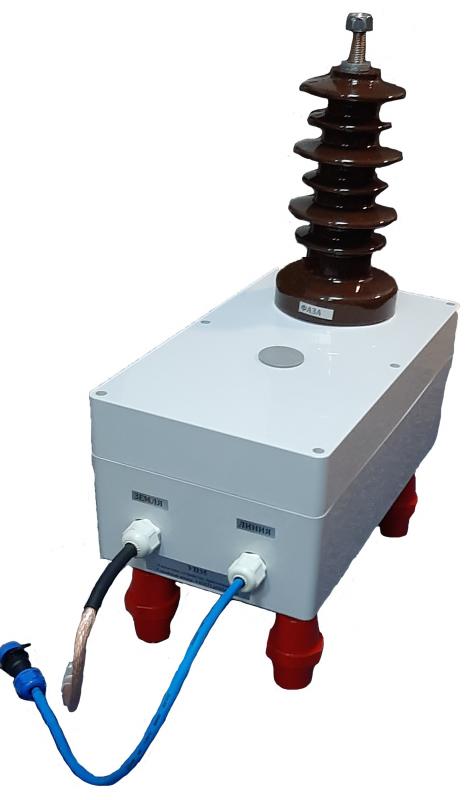

Компания ТелЛинк разрабатывает и выпускает целый ряд PLC модемов/модулей и устройств присоединения (УП) для автоматизации систем управления. В 2020 году специалистами ТелЛинк были разработаны модификации plc модуля RST3 для электросчетчиков, plc модуля TL300LED для управления освещением, разработано устройство присоединения на 35кВ (УП35). Основные особенности и технические характеристики plc модулей и устройства присоединения рассмотрены в данной статье.

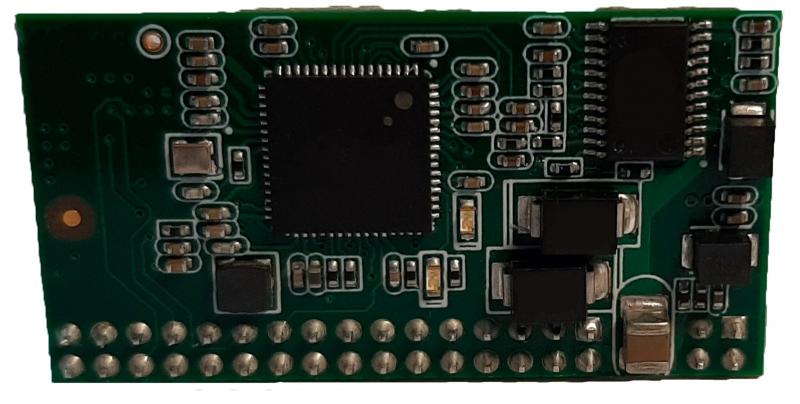

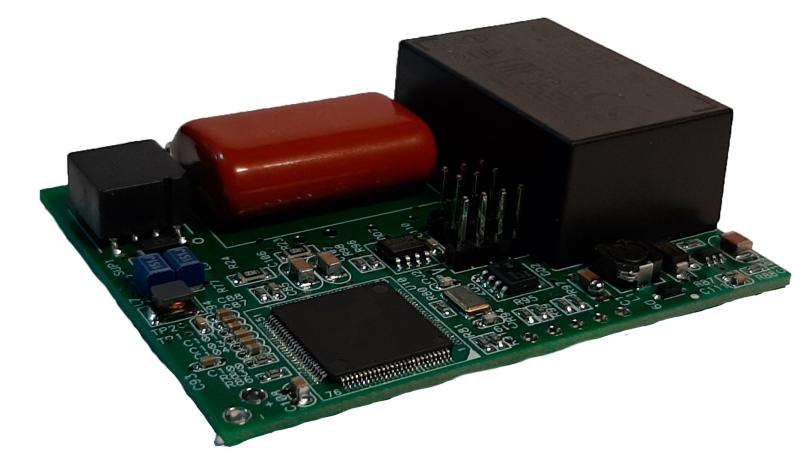

Новая модификация модуля для электросчетчика RST3             С 1 июля 2020 года вступило в законную силу Постановление Правительства РФ от 18.04.2020 №554 “О внесении изменений в некоторые акты Правительства Российской Федерации по вопросам совершенствования организации учета электрической энергии” Новые приборы учета сами отслеживают расход электроэнергии и дистанционно и автоматически передают данные поставщику услуг. Наша компания разработала модуль для электросчетчика RST3, удовлетворяющий всем требованиям. PLC модуль RST3 представляет из себя высокоэффективный экономичный PLC модем, выполненный в форм факторе маленькой платы для установки внутрь электросчетчика и предназначенный для построения АСКУЭ на основе стандарта G3-PLC. Модуль содержит встроенное программное обеспечение (ПО), позволяющее строить сеть любой топологии в автоматическом режиме и обеспечивающее обмен данными между базовым устройством и электросчетчиками. PLC модуль RST3 рис.153dd23cb5e63c76cf086c735cba0b291.jpg   Основные технические характеристики   • Исполнение – печатная плата • Размеры – 42х22х5 (9 с разъемом) мм • Стандарт PLC – G3-PLC • Частотный диапазон – Cenelec A • Интерфейс – UART • Питание +3.3В, +12В • Температурный диапазон -40+60С • Индикация – 2 светодиода (питание, поиск сети)   Блок схема представлена на рис.2 bca76940e61db96131b83f5155a3b640.jpg   Новая модификация модуля TL300LED для управления светильника   Светодиодное освещение в настоящее время наращивает свою популярность в современном мире. Это наиболее эффективное и долговечное решение в сфере освещения. Вопрос автоматизации управления светодиодными светильниками становится все более актуальным. Автоматизированная система управления освещением предназначена для централизованного автоматического, оперативно-диспетчерского управления освещением улиц, домов и других территорий города. Автоматизированная система позволяет снизить энергопотребление светильников, расходы на техническое обслуживание светильников, повысить уровень безопасности пешеходов и автомобилистов, увеличить срок службы светильников. В 2020 году компания ТелЛинк начала серийное производство новых plc модулей для управления освещением, адаптированных под светодиодные светильники по протоколу ШИМ и 0-10, DALI. Модуль TL300LED предназначен для удаленного управления яркостью светильника по технологии PLC. На рис.3 представлен модуль TL300LED643087568727aeb53d6f6b90570c31eb.jpg   Основные технические характеристики   • Размеры модуля 70х55х18 мм • Напряжение питания – 220В • Управление светильником – ШИМ 12В (0-10, DALI) • Наличие датчика тока и датчика температуры • Наличие входов/выходов «сухой контакт» 4 шт. • Возможность ручного управления яркостью – 0, 25, 50, 75 и 100% • Потребляемая мощность, прием/передача – 0.3/1 Вт • Топология – любая, автоматическое построение • Дальность – до 1 км • Рабочий диапазон температур -40+60С • Средний срок службы – 30 лет • Средняя наработка на отказ – 150000 часов   Данная модификация plc модуля TL300LED имеет минимальный размер платы, что позволяет установить модуль в большинство светодиодных светильников. Адресное управление каждым светильником с функцией диммирования. Возможность с помощью программного обеспечения дистанционно управлять группой светильников, а также отслеживать состояние каждого светильника в группе.   Емкостное устройство присоединения УП35.   В России передача данных по электросети существует достаточно давно в виде ВЧ связи по ЛЭП для нужд энергетики. В настоящее время ВЧ каналы по ВЛ (воздушные линии) и КС (кабельные сети) решают весь спектр задач по обеспечению каналами связи производственного управления энергетикой России, а его составная часть - технологическое управление - практически полностью построено на ВЧ каналах. Для сбора передачи данных по линиям электропередач 35кВ было разработано емкостное устройство присоединения УП35 рис.4 0e0affd810633aa7876d26110dad2e24.jpg Устройство присоединения является неотъемлемым звеном при постро­ении высоковольтных PLC сетей и выполняет двухстороннюю передачу высокочастотных сигналов PLC модема в канал связи с номинальным напряжением 35 кВ. На рисунке 5 представлена электрическая схема УП35.  afdd10dafae7a30cc0e3a1d0bd346805.jpg Простота и уникаль­ность электрической схемы, в сочетании с новейшими технологиями производства эле­мент­ной базы УП, обеспечивают высокую защищенность дорогостоящей аппара­туры передачи данных от перенапряжения со стороны электросети с большим потен­циалом. УП35 выполнено таким образом, что не требует дополнительного электро­пита­ния и не нуждается в каких-либо настройках. Емкостное устройство присоединения УП35 разработано для установки как внутри, так и вне помещения; на кабельных и воздушных элек­три­ческих сетях.   Техническое характеристики УП35 кВ   Рабочее напряжение 35 кВ переменного напряжения Емкость присоединения 5 нФ Импеданс со стороны модема 40 Ом Импеданс со стороны ЭКС (электрические кабельные сети) 450 Ом Способ присоединения Емкостной Климатическое исполнение УХЛ1 Метод присоединения Фаза-Земля Полоса рабочих частот 30-500 кГц Связь с оборудованием PLC Кабель симметричный, витая пара Условия эксплуатации от -40°C до 60°C Относительная влажность до 80% Срок эксплуатации 20 лет Корпус Поликарбонат Габариты 502*360*195 мм Вес 16,5 кг Условия хранения Температура: от -40 до +70?C и относительной влажности от 10 до 100 % согласно ГОСТ Р МЭК 60870-2-2-2001, класс C3 Стандарты Соответствует требованиям: — ГОСТ Р МЭК 60950-2002 — ГОСТ Р МЭК 60384-14-2004 — СТО 34.01-9.1-002-2018 Испытательные тесты:   1. Напряжение между выводами Фаза-Земля   2. Диэлектрик (Фаза-Корпус)   4. Разрядник     5. Ток утечки между терминалами подключения   6. Рабочее затухание в полосе пропускания        70 кВ переменного тока (1мин.)     70 кВ переменного тока (1мин.)     5,5 кА импульсного (8/20 мкс)     0 мА при 10 кВ переменного тока 50/60 < 100 мА при 20 кВ переменного тока 50/60   <1,5 ДцБ
